光トランシーバ規格早見表 — 10G / 25G / 40G / 100G の距離・波長・ファイバ一覧

光トランシーバは、速度（10G / 25G / 40G / 100G）と規格（SR / LR / ER など）の組み合わせで型番が決まります。ただ、速度が上がるほど規格名が増え、同じ「SR」でも速度によって距離が変わるため、全体像がつかみにくくなります。本稿では4速度を1枚にまとめた早見表を用意し、そこから選定手順まで整理します。

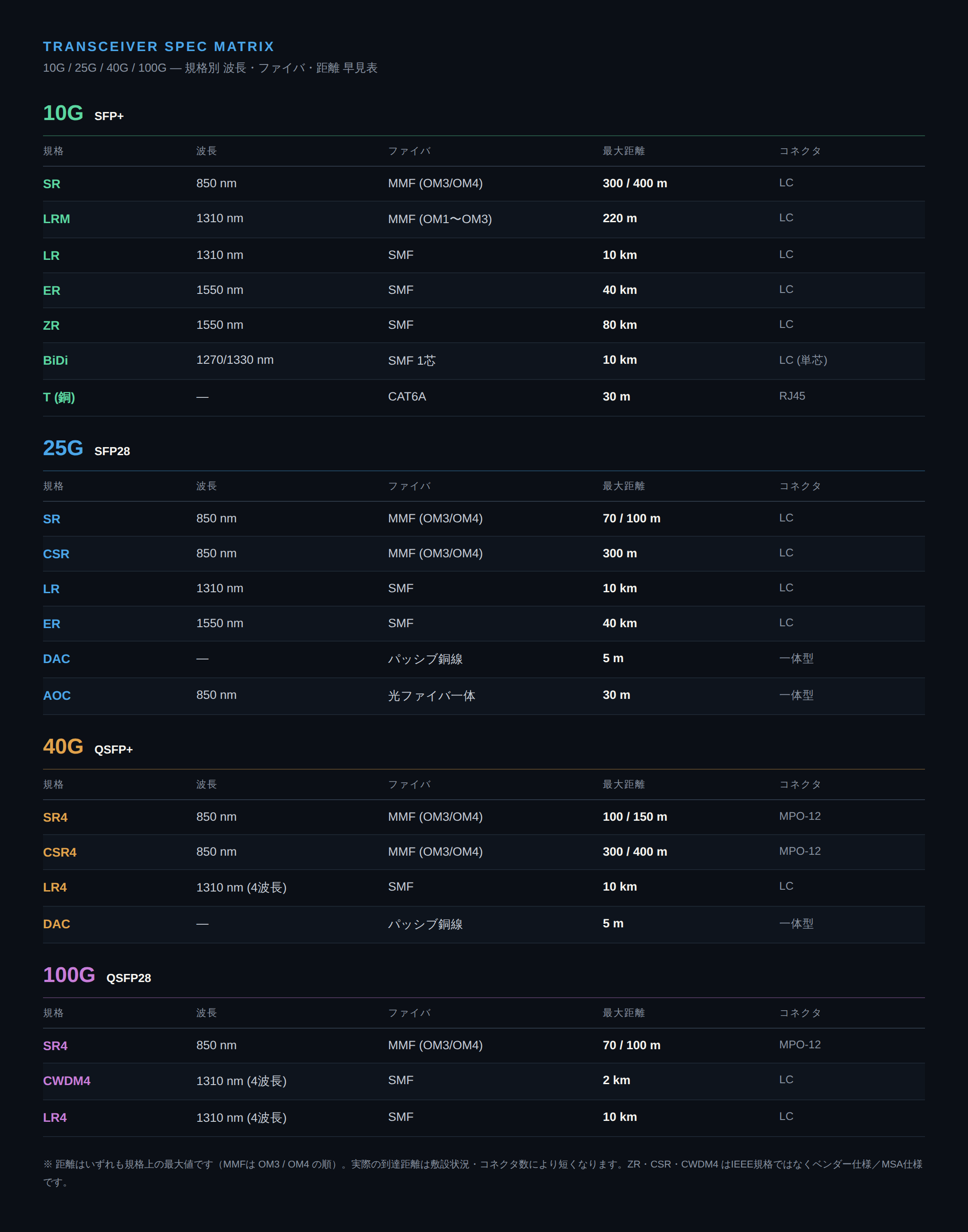

規格早見表 — 4速度をまとめて

まず全体像です。この表があれば、型番から仕様を逆引きできます。

選定の手順 — 3ステップで決まる

表を眺めるより、次の順で絞り込むほうが早く決まります。

• ① 既設ファイバを確認する — マルチモード（MMF）ならSR系、シングルモード（SMF）ならLR系。ここで候補が半分に絞れます。ファイバがまだ無いなら、将来の高速化を見据えてSMFを選ぶのが無難です。
• ② 必要な距離を測る — 表の「最大距離」列と突き合わせます。ただし規格値は上限なので、コネクタ数が多い経路では余裕を見てください。
• ③ 数メートルならケーブル型を検討 — ラック内であればDAC（銅線）やAOC（光ファイバ一体型）のほうが安く、消費電力も抑えられます。

速度が上がると距離が縮む — マルチモードの注意点

表で見落としやすいのが、同じOM3ファイバでも速度によって距離が変わる点です。

• 10GBASE-SR：OM3で 300m
• 25GBASE-SR：OM3で 70m
• 100GBASE-SR4：OM3で 70m

10Gで300m届いていた区間が、25Gに上げた途端に届かなくなる — これは実際によくある落とし穴です。距離が足りない場合は、25GならCSR（OM3で300m）、40GならCSR4（OM4で400m）といった拡張規格が選択肢になります。10Gから25Gへの移行を検討中の方は特にご注意ください。

40G・100Gの「4波長」— LR4とCWDM4

40Gと100Gの長距離規格には「4」が付きます。これは4つの波長を1本のファイバに多重していることを表します。

• LR4（40G / 100G）— 1310nm帯の狭い間隔（LAN-WDM）で4波長を使い、Duplex LCのシングルモードで10kmを伝送します。
• CWDM4（100G）— 1271〜1331nmの広い間隔で4波長を使う MSA仕様。到達距離は2kmと短い代わりに、LR4より低コスト・低消費電力です。同一敷地内の棟間接続などに向きます。
• SR4（40G / 100G）— こちらは波長多重ではなく、MPO-12コネクタで4本の光ファイバを並列に使う方式です。LC 2芯ではなくMPO配線が必要になります。

SR4とLR4はコネクタも配線も異なるため、直接つなぐことはできません。波長の考え方は「光トランシーバの波長早見表」で詳しく解説しています。

距離が足りない・多すぎるときの選択肢

• MMFで距離が足りない → 10Gなら LRM（220m）、25Gなら CSR（300m）、40Gなら CSR4（400m）
• 10kmを超える → ER（40km）または ZR（80km）。いずれもシングルモード専用です。
• ファイバの芯数が足りない → BiDi（単芯双方向）。1芯で上り下りを通すため、配線本数を半分にできます。必ずU側とD側をペアでご使用ください。
• 距離が近すぎる → ERやZRを短距離で使うと光が強すぎてエラーになります。光アッテネータで減衰させてください（光レシーバの選定ガイド参照）。

DAC と AOC — ラック内はケーブル型が有利

5m以内であればDAC（パッシブ銅線）が最も経済的です。消費電力はほぼゼロ、遅延も最小。30mまでならAOC（光ファイバ一体型）が、DACより細く軽量で取り回しに優れます。どちらも両端のコーディングが必要なので、接続する2台の機種をお知らせください。詳しくは「DAC・AOC・光トランシーバの違いと選び方」をご覧ください。
