光レシーバの選定ガイド — 受信感度・PIN/APD・ダイナミックレンジの読み方

光リンクを設計するとき、送信側の出力や到達距離には注目が集まりますが、実際にリンクが成立するかどうかを決めているのは受信側（光レシーバ）です。しかもトラブルの多くは受信側で起きます。本稿では、光レシーバを選ぶとき・仕様書を読むときに押さえるべき3つの数値と、その使い方を整理します。

そもそも光レシーバとは — トランシーバの「受け」の部分

光レシーバは、ファイバを通って届いた光信号を電気信号に戻す部品です。SFP+やQSFPといった光トランシーバの内部では、送信側のTOSA（レーザー）と受信側のROSA（受光素子＋増幅回路）が一体になっています。つまり実務では「レシーバ単体を選ぶ」場面は少なく、トランシーバを選ぶ＝送信と受信をセットで選ぶことになります。ただし仕様を読み解くうえでは、受信側の数値を独立して理解しておく必要があります。

① 受信感度 — 「どれだけ弱い光まで拾えるか」

最も基本となる数値が受信感度です。これは「これより弱い光では受信できない」という下限値で、dBm（デシベルミリワット）で表されます。ここでよく混乱が起きるのですが、数値が小さい（マイナスが大きい）ほど高感度です。

• 10GBASE-SR：−11.1 dBm 前後 — 短距離用なので感度はほどほど
• 10GBASE-LR：−14.4 dBm 前後 — 10kmを飛ばすぶん高感度
• 10GBASE-ER：−15.8 dBm 前後 — さらに長距離向け

受信感度が3dB良くなると、単純計算でファイバ損失を3dB多く許容できます。これは1310nm帯なら数km分の余裕に相当します。

② 飽和レベル — 「強すぎてもいけない」

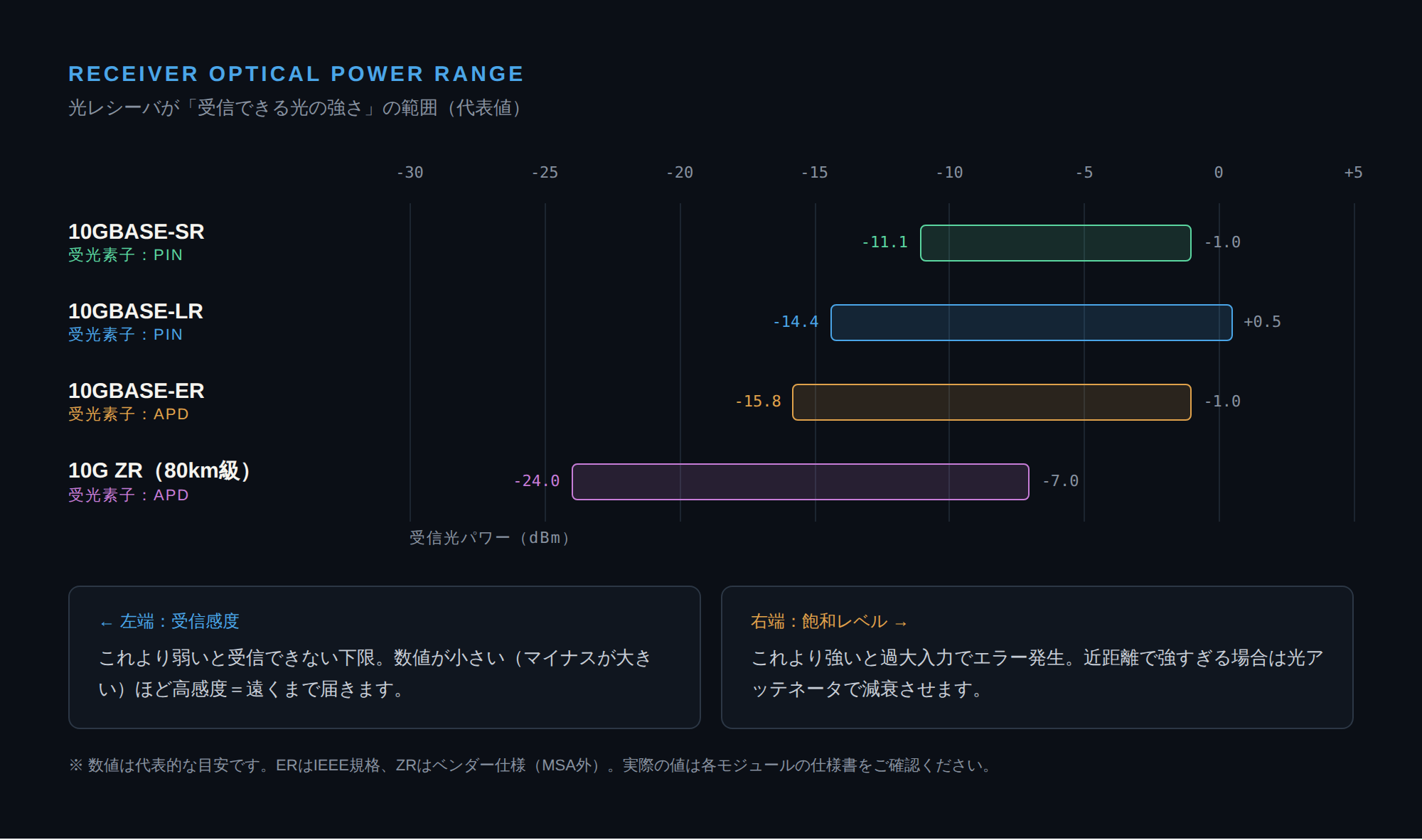

見落とされがちなのが上限側です。光レシーバには飽和レベル（最大受信光パワー）があり、これを超える強い光が入ると波形が潰れてエラーが出ます。感度と飽和レベルの幅をダイナミックレンジと呼びます。

実際に起きやすいのが、長距離用モジュールを至近距離で使ってしまうケースです。たとえばERやZRのモジュールを同じラック内で数メートル接続すると、光が強すぎて通信できないことがあります。この場合は光アッテネータ（減衰器）を入れて意図的に光を弱めます。「距離が短いのにリンクが不安定」というときは、まず過大入力を疑ってください。

③ 受光素子 — PIN と APD の違い

受信感度を左右するのが受光素子の種類です。大きく2種類あります。

• PINフォトダイオード — 構造がシンプルで低コスト、低電圧で動作します。SRやLRなど、10km程度までの一般的なモジュールはほぼPINです。
• APD（アバランシェ・フォトダイオード） — 素子の内部で電子を増倍してから出力するため、PINより高感度です。そのぶん高電圧が必要でコストも上がります。ER・ZRなど40km〜80kmの長距離モジュールで使われます。

選定の観点では、必要な距離が先に決まり、それに応じて素子が決まると考えるのが実務的です。短距離にAPDは過剰でコスト高、長距離にPINでは届きません。

送信側と合わせて考える — リンクバジェット

受信感度の数値だけを見ても、リンクが成立するかは判断できません。送信光出力 − 経路損失 ≧ 受信感度 という関係が成り立ち、さらに3dB程度の余裕が残るかを確認します。経路損失にはファイバ損失（距離×dB/km）に加え、コネクタ1接続あたり約0.5dB、融着点の損失が積み上がります。詳しい考え方は「10GBASE-SR と LR の違いと使い分け」のリンクバジェットの章をご覧ください。

実測で確かめる — DDMの受信光レベル

設計値の確認は計算でできますが、実際に届いている光の強さはDDM（デジタル診断モニタリング）で読み取れます。スイッチのコマンドでRX Powerを確認し、その値が受信感度と飽和レベルの間に、十分な余裕をもって収まっているかを見ます。運用中に受信光レベルが少しずつ下がっていく場合は、コネクタの汚れやファイバの劣化が疑われます — 障害になる前に気づけるのがDDMの利点です。使い方は「DDM活用入門」で解説しています。

まとめ — 選定時に確認する3点

• 受信感度：距離と経路損失に対して足りているか
• 飽和レベル：近距離で使う場合、強すぎないか（必要ならアッテネータ）
• DDM対応：導入後に実測で確認できるか
